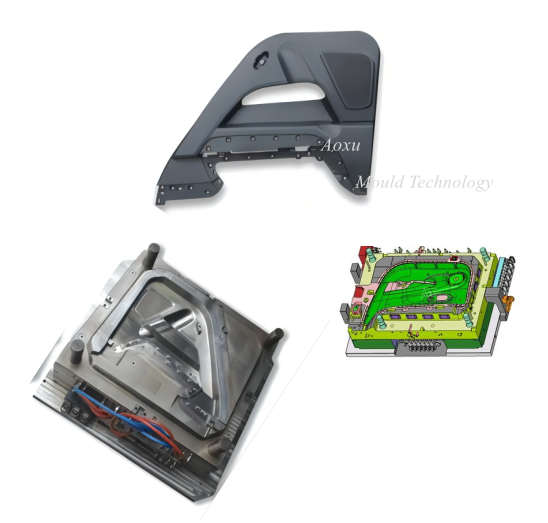

Toyota autodeurpaneel auto-onderdeelvorm

Schimmel naam:Toyota Auto deurpaneel schimmel

Type: spuitgietmatrijs voor auto's

Afwerking kernoppervlak: 600 # schuurpapier polijsten

Productiemateriaal: PP-EPDM

Oppervlakteafwerking caviteit: Patroonafwerking

Nr van Holten: 1 x 1

Kernmateriaal: LKM 738H

Vormbasisstaal: 1045

Type poort: Kleppoort en randpoort

Holtemateriaal: LKM 738H

Uitwerpsysteem: uitwerppen uitwerpblokheffer

Slider en lifter materiaal H13 met warmtebehandeling

Doorlooptijd voor T1: 60 dagen

vorm leven: 300.000 cycli

Autodeurpanelen zijn een belangrijk onderdeel van auto-interieuronderdelen. Ze bevinden zich aan de binnenkant van autodeuren. Deze case is het linker achterdeurpaneel van een auto, dat wordt gebruikt om de ontwerppunten en ervaring van spuitgietmatrijzen voor autodeurpanelen te illustreren.

Het materiaal van autodeurpanelen is PP EPDM en de krimpsnelheid is over het algemeen 1,011. EPDM-rubber is uitstekend bestand tegen ozon, hitte en weersinvloeden en kan de elasticiteit van deurpanelen verbeteren. De buitenafmetingen van het deurpaneel zijn: 880 × 670,4 × 105,6 mm.

Hoe de kwaliteit van de auto-onderdeelvormcontrole te bepalen?

1.Materiaal Q/C

- Vormstaalcontrole (hardheid, foutdetectie)

- Controle van standaard reserveonderdelen (hardheid, maat, foutcontrole)

2.Mold maken van proces Q / C

Ontwerpcontrole van deurpanelen (onderdeelontwerp, matrijsontwerp, matrijstechnische tekening)

Elk onderdeel van de matrijsgroottecontrole na bewerking volgens 2D-tekening

Vormtesten (controleer de toestand van de vorm)

3.Controleer

Neem opnieuw contact op met de eis van de klant voordat de auto-onderdeelvorm wordt verzonden.
